風雨感應器
風雨感應器安裝方便，可安裝于墻、桅桿或屋頂?shù)忍帲褂秒娫礊?20V交流電，通過感應空氣中風速大小、水分密度等指標控制電動設備運行。
風雨感應器性能和技術參數
1、風感器為3葉風標式監測，準確可靠；可設定1-4級風速值，范圍：3Km/h--20km/h。
2、雨感器為表面式檢測，反應迅速；可設定范圍：1mm/h—5mm/h。
3、風標體由抗撞擊的聚酰胺材料制造。
4、雨測面附為熱鍍金探測面，外層樹脂包裹。
5、感應器內置自動復位延遲裝置。
6、外殼抗風雨高分子外殼。
7、安裝方便，可固定于墻/桅桿上和屋頂?shù)忍?，可?臥安裝。
8、使用電源：接收機AC220V。
9、輸出2線無源閉合觸點，容量：5A。
10、可直接控制各種電動開窗機或其它電動設備。
11、系統構成：感應探頭+信號處理器。

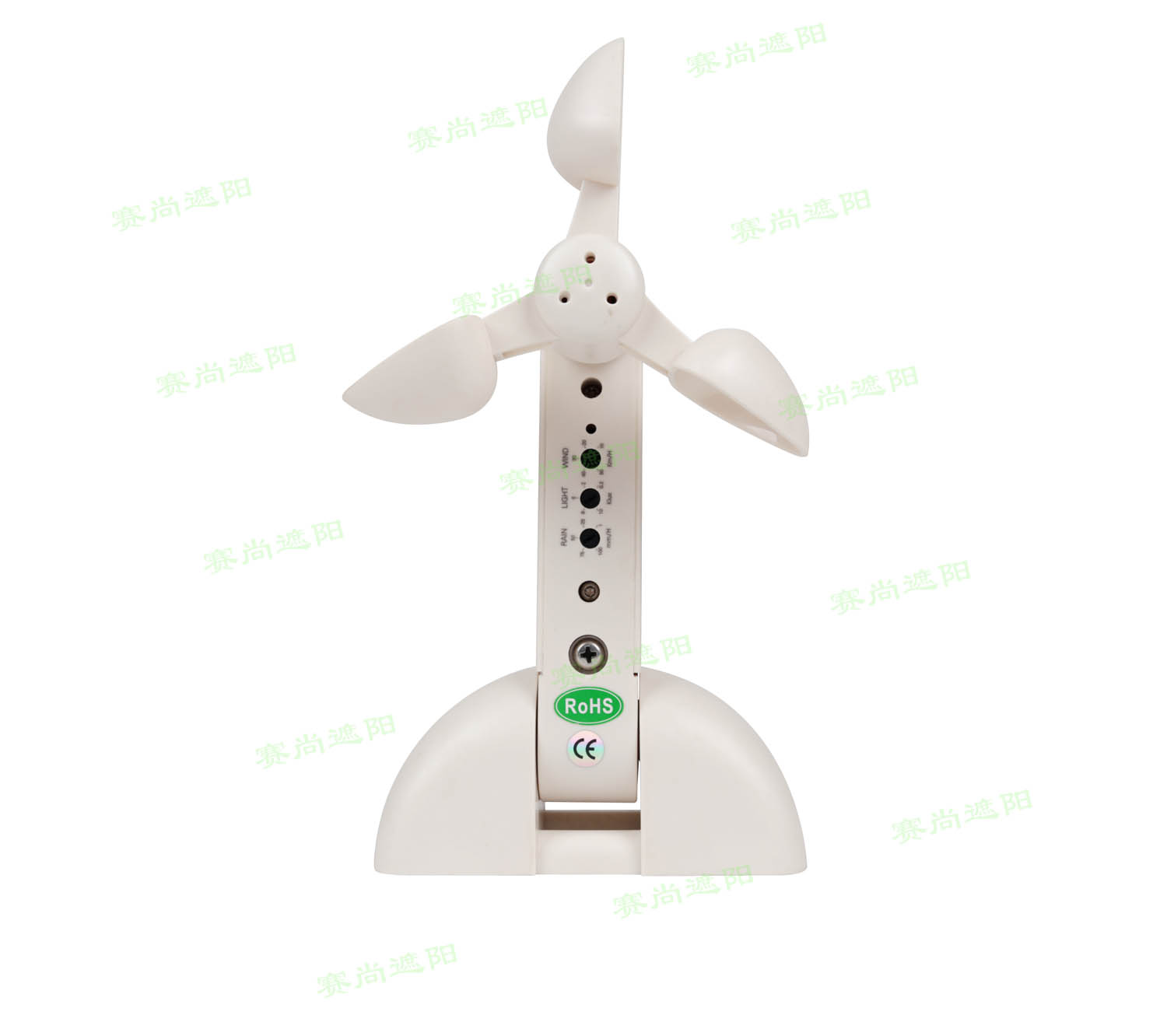

風雨感應器實物圖
風雨感應器接線端子（4根線）
1、端子N和L接：AC220V電源。
2、端子L1和L2無源閉合信號觸點。
風雨感量的調節
風感調節
用小十字螺絲刀調節“Wind”旋鈕，順時針旋轉，風速減小；逆時針旋轉，風速增大。
（1）對應關系
風力 | 窗口 | 風速 |
一級 | 4-6間 | 3.0-8.35km/h |
二級 | 6-7間 | 8.35-12.5km/h |
三級 | 7-8間 | 12.5-16.65km/h |
四級 | 8-0間 | 16.65-20.8km/h |
注意：調節好后，用PVC薄膜貼片密封，貼住風/雨/光的調節窗口！
當風速達到設定值時，接收機輸出觸點閉合信號。
雨感調節
用小十字螺絲刀調節“Wind”旋鈕，順時針旋轉，雨量減??；逆時針旋轉，雨量增大。
（1）對應雨量范圍
1mm/h—5mm/h
注意：調節好后，用PVC薄膜貼片密封，貼住風/雨/的調節窗口！
當下雨量達到設定值時，接收機輸出觸點閉合信號。
